ＰＡ＆ＲＥＣＯＲＤＩＮＧ・ＩＮＳＴＲＵＭＥＮＴ　ＡＭＰ．





マイク、楽器、ラインなどの出力を、オーディオ用アンプに送り出すには、ミキサーは、必需品。

このミキサーは、２万円でおつりがくる品物だが、中々の優れもの。

安物なので、マイク用カップリングトランスは無く、電子バランス入力です。
48Vコンデンサーマイク用ファントム電源も備えています。

1458D オペアンプ使用です。





日常的に使っている、プリメインアンプ。

スイッチング電源を採用しているので、重たい電源トランスが無く、ＰＡなどで移動させる時は、楽です。
125W＋125W(8Ω)のDCプリメインアンプです。
放熱器にヒートパイプを使っていて、民生用アンプとしては、PAで使用しても、発熱でパワーダウンしにくいです。





一般オーディオから、楽器・ＰＡまで対応するように作った、高能率スピーカーシステム。
音響レンズは、取り外し・回転が簡単に出来るよう設定。
様は、壊れにくい高品質のスピーカーシステム。
外に持ち出す機会が無いので、まだ塗装がしてありません。

フォスター製 98dB 口径40Cm アルニコマグネット・ウーファー
コーラル製 104dB 1インチ・スロット・ホーン・ドライバー
フォスター製 800Hzカットオフ・アルミストレート・ホーン＋音響レンズ
極太線空芯コイル＋オイル・コンデンサーを使用した、自作ネットワーク使用。
家で使う時は、テクニクス製 ドーム型ツイーターＸ2

箱の共振周波数　85Hz
ダクトの共振周波数　55Hz
ウーハーの最低共振周波数　18Hz
実用周波数帯域　40Hz〜14000Hz(ツイーターを付けて　〜20000Hz)
クロス・オーバー周波数　650Hz／12db oct. (10000Hz／6db oct.)
実用最大入力 300W





スピーカーの周波数帯域測定や、トーンバースト波形の再現測定、各種録音に使用しているマイク。

左：SONY ECM-23F エレクトリック・コンデンサー・マイク

右：SONY C-450 コンデンサー・マイク

23Fは、民生用マイクですが、BTS 1級相当の特性があり、ノイズが少なく音の良いことは勿論、扱い易い指向性です。
450も、マニア向け民生用マイクですが、23Fより更に音に太さがあります。
ただ、形が大きく重たいので、しっかりしたマイクスタンドが必要です。




2008年３月

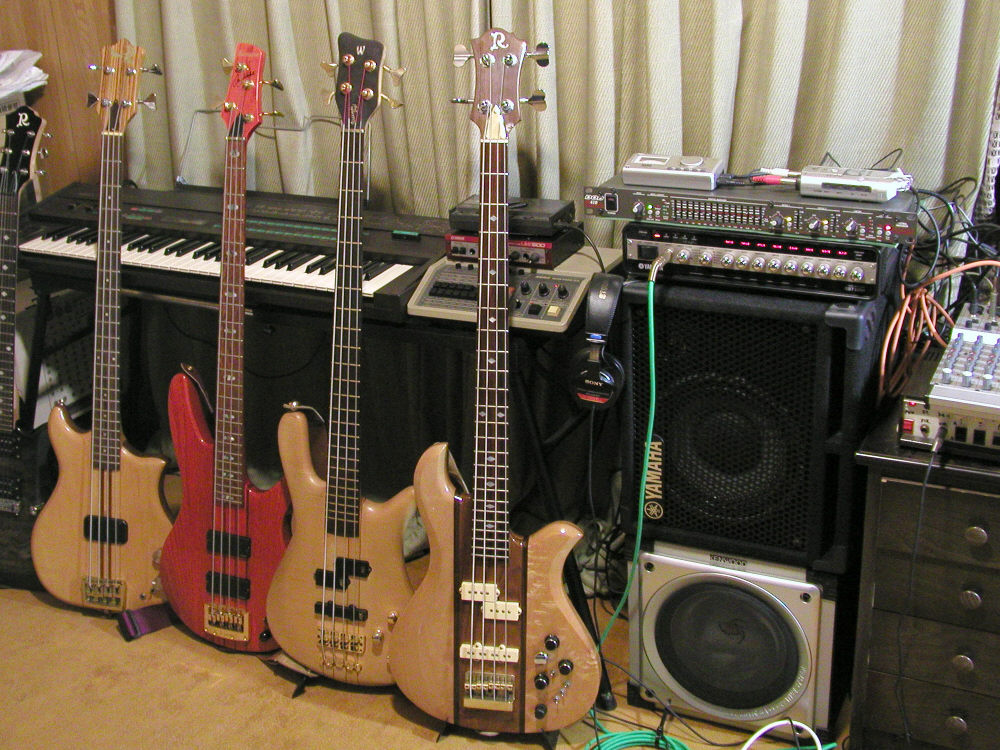

日常に使用中の楽器と自宅用練習アンプ。
小音量でも、イコライザーで持ち上げれば充分な低域が得られる密閉型のウーファーを使用した３ウェイ構成のスピーカーシステム。
デジタルアンプなので、500W(2Ω)の出力。
スピーカーシステムは、850Wの耐入力。





 製作中





 製作中





 製作中





 製作中
